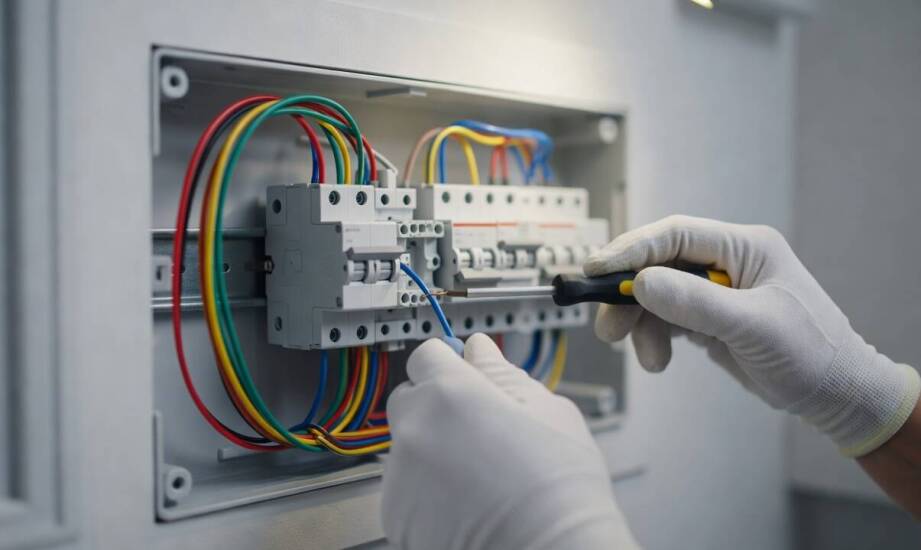

Co decyduje o tym, czy układ czasowy lepiej zamknąć w puszce, czy w rozdzielnicy

W instalacji elektrycznej identyczna funkcja opóźnionego wyłączania oświetlenia lub wentylacji może zostać zrealizowana na dwa odmienne sposoby. Odbiornik obsłuży ukryty w puszce instalacyjnej niewielki włącznik czasowy, ale to samo zadanie wykona również specjalny moduł osadzony na szynie DIN. Decyzja o lokalizacji aparatury w bezpośredni sposób kształtuje układ poprowadzenia przewodów wewnątrz ścian. Rzutuje to na przyszły dostęp serwisowy, łatwość diagnostyki ewentualnych usterek oraz elastyczność w przypadku konieczności rozbudowy obwodów. Błąd na etapie projektowania topologii często zamyka drogę do wprowadzania bezpiecznych modyfikacji bez uciążliwego kucia murów.

Różnice konstrukcyjne a miejsce montażu

Przekaźniki dopuszkowe trafiają najczęściej bezpośrednio do znormalizowanej puszki podtynkowej o średnicy 60 milimetrów. Pełnią rolę końcowego elementu łączeniowego, który ze względów praktycznych znajduje się bardzo blisko samego odbiornika. Taki format fizycznie skraca tory prądowe i upraszcza okablowanie pojedynczego obwodu. Stanowi to duże ułatwienie podczas punktowej modernizacji starszej instalacji, gdzie brakuje możliwości dociągnięcia nowych żył z głównej tablicy bezpiecznikowej. Ciasna przestrzeń narzuca jednak rygorystyczne wymagania stronie monterskiej. Instalatorzy preferują stosowanie głębszych puszek instalacyjnych, ponieważ standardowe wymiary nie zostawiają wystarczająco dużo wolnego miejsca na zapas kabla. Trzeba w nich bezpiecznie ułożyć sztywne przewody miedziane oraz kostki łączeniowe bez ryzyka uszkodzenia izolacji.

Aparatura modułowa wymusza zupełnie inne podejście do trasowania domowego okablowania. Urządzenia zaprojektowane na szynę TH35 zajmują w szafie określoną szerokość rzędu 17,5 milimetra, co nakazuje prowadzenie wszystkich sterowanych obwodów bezpośrednio do jednego punktu centralnego. Takie podejście gwarantuje bezinwazyjny dostęp do sprzętu długo po zakończeniu prac wykończeniowych. Ewentualna wymiana uszkodzonego elementu ogranicza się do odpięcia żył roboczych i wypięcia plastikowej obudowy z metalowego zatrzasku. W przypadku wariantu podtynkowego każda ingerencja serwisowa oznacza konieczność ściągania osprzętu ściennego. Wnętrze szafy rozdzielczej zapewnia przy okazji zdecydowanie korzystniejsze warunki termiczne. Zamknięta szczelnie puszka zatrzymuje ciepło generowane przez pracujące styki, powoli obniżając żywotność czułej elektroniki.

Kiedy układ czasowy przenieść do rozdzielnicy?

Format podtynkowy doskonale wpisuje się w zapotrzebowanie prostych, wyizolowanych obwodów elektrycznych. Spełnia swoje zadanie podczas sterowania pojedynczym odbiornikiem, którego prąd znamionowy nie przekracza wartości 16 amperów w obciążeniu rezystancyjnym. Dotyczy to głównie łazienkowych wentylatorów wyciągowych lub punktowego oświetlenia krótkich ciągów komunikacyjnych. Trudności ujawniają się w momencie oczekiwania bardziej rozbudowanej logiki sterowania. Dołożenie kolejnego wydzielonego obwodu wymaga fizycznego osadzenia nowej puszki podtynkowej. Kompaktowe gabaryty sprawiają też, że miniaturowe układy gorzej znoszą obciążenia indukcyjne. Nowoczesne zasilacze impulsowe czy silniki pomp generują skoki napięcia przy każdym cyklu załączenia.

Moduł tablicowy stanowi znacznie rozsądniejszy wybór w złożonych układach, gdzie wiele punktów świetlnych lub stref wentylacyjnych wymaga spójnego zarządzania. Scentralizowana aparatura modułowa ułatwia fizyczną integrację z pozostałymi systemami automatyki budynkowej. Przekaźnik czasowy bez problemu współpracuje z osobnymi automatami zmierzchowymi, załączając zewnętrzne iluminacje elewacyjne tylko w określonych oknach czasowych tuż po zapadnięciu zmroku. Identycznie uzupełnia funkcjonowanie automatów schodowych, sztucznie wydłużając aktywność opraw po zaniku sygnału z zewnętrznych czujników ruchu. Złożone powiązania logiczne instalator wykonuje wyłącznie wewnątrz szafy, wykorzystując do tego celu krótkie mostki prądowe. Eliminuje to konieczność układania długich kabli sygnałowych przez całą długość kondygnacji mieszkalnej.

Praktyka warsztatowa dowodzi, że poprawny dobór lokalizacji sprzętu zależy w pierwszej kolejności od docelowej skali rozbudowywanego systemu. Działający na rynku od 1983 roku Mart Zakład Elektroniczny specjalizuje się w projektowaniu oraz produkcji dedykowanych urządzeń elektrycznych i elektronicznych na indywidualne zamówienie. W ogólnodostępnych hurtowniach elektrotechnicznych powszechnie oferowane są zaawansowane serie przekaźników, które stworzono specjalnie z myślą o montażu na szynę DIN w rozdzielnicach. Uniwersalne mechanizmy tego typu swobodnie współpracują z automatami zmierzchowymi i schodowymi, zapewniając bezpieczną obsługę scentralizowanego sterowania w środowisku domowym oraz obiektach przemysłowych. Ostateczną decyzję o ukryciu modułów pod tynkiem lub w dedykowanej szafie dyktują zasady topologii kablowej, komfort termiczny obciążonych styków oraz wola przyszłej rozbudowy instalacji.
